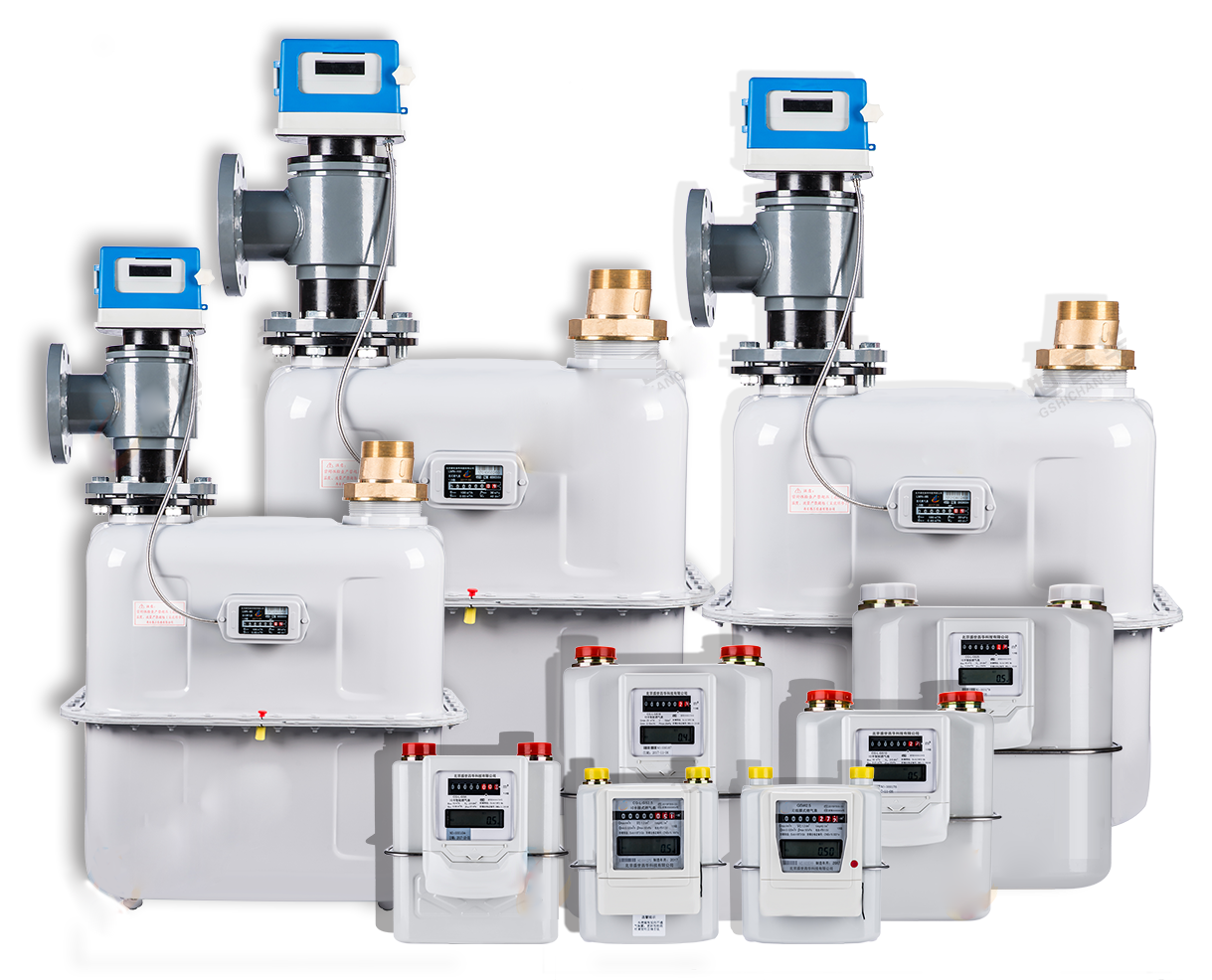

CG-L系列ic卡智能燃气表图片




    CG-L系列IC卡燃气表是在原普通膜式燃气表的基础上通过加装电子控制模块、液晶显示模块及电磁阀门等组件组成的一种智能燃气表。集液晶显示，燃气自动计算扣费，阀门开关控制等功能于一体的天然气计量仪表。此种IC卡燃气表实现了“先购买，后用气”的功能，省去了人工入户抄表这种“费力不讨好”的抄表收费方式，大大提高了燃气供销部门的管理效率，方便了用户的使用。由于其计量精度高、使用寿命长、自动化管理方式等特点，目前IC卡燃气表在天然气计量领域市场占有率达到80%以上。


IC卡燃气表功能特点

基表部分特点

※ 基表外壳及计量室本体采用铝合金压铸，表面经过防腐蚀处理，耐腐能力强，计量稳定，使用寿命长；
※ 内部传动机构采用高强度耐腐蚀工程塑料，轴类零件均由不锈钢制成，针对沼气、秸秆气气质的特点，有良好的抗腐蚀性能；
※ 机芯装有误差曲线调整机构可对燃气表的误差曲线斜率进行调整，以提高燃气表的计量精度，减小误差分散性；
※ 测量范围宽（宽流程），由于制造精度的提高，一个规格的燃气表可满足不同规格的燃气表的计量精度；
※ 采用带专利技术的到位检测快关四线电机阀，带到位检测功能，开关阀功能安全可靠；
※ 上下外壳之间涂胶后用一条完整的不锈钢封圈铆压连接，燃气表能承受75kgPa的高压密封性检测；
※ 工艺先进，采用先进工装设备保证装配质量，有多种防破坏的结构及装置；
※ 预留脉冲输出接口及报警接口，为未来实现远程抄表及燃气泄露报警关阀联动提供可能。

预付费IC卡燃气表功能特点

※ 预付费用气功能：实现先交费后用气的功能，解决燃气公司收费和入户抄表难的问题；
※ 剩余量提示功能：根据剩余气量及电池电量，当低于设定值时，及时提示用户购气和更换电池；
※ 信息上传功能：燃气表的所有气量信息、气表状态及故障信息，都可以通过IC卡片上传到购气软件系统中，使抄表员无需上门即可了解用户家燃气表信息；
※ 防囤气功能：可通过售气软件系统设定购气限额，防止用户囤气，从而减少燃气公司因气价波动而带来的损失；
※ 与燃气泄漏报警器联动，当有燃气泄漏，报警器报器时，燃气表自动切断内置阀门，防止燃气进一步泄漏，提高燃气使用安全性；
※ 电控部分的用气计量传感器采用双传感器桥式设计技术，双防双计，安全可靠；
※ 传感器计数双重机制并存，避免燃气计量损失；
※ 防磁干扰功能：当检测到外界磁场干扰时，燃气表会自动关闭阀门，切断供气；
※ 传感器故障检查，报警功能：当传感器被干扰或阀门发生故障时，燃气表会以液晶显示及声音报警的方式进行提示；
※ 可选的月累计用气量统计功能；
※ 故障自我诊断功能：IC卡智能燃气表具有在“插卡操作”、“用气运行”过程中，出现故障或误操作的自我诊断功能，当诊断到燃气表有故障时，关闭阀门并将出现的故障或误操作的问题，通过故障代码的型式显示在液晶屏上，用户根据故障代码提示重新操作；
※ IC卡与表具之间的数据存取经过多重认证，具有防高压静电设计，安全可靠；
※超低功耗，电池使用寿命长，可达18个月以上，表内置超级电容，确保在外部电池断电后可以进行关阀保护；
※ 控制模块采用三防处理，安全密封性好，可避免厨房水气，油烟的影响；

IC卡燃气表技术参数


公称流量
m³/h
1.6
2.5
4
最大流量
m³/h
2.5
4
6
最小流量
m³/h
0.016
0.025
0.04
计量等级
级
1.5
基本误差限
%
Qmin≤Q＜0.1Qmax时±3
0.1Qmax≤Q≤Qmax时±1.5
最大读数
m³
99999.999
最大工作压力
kPa
10
总压力损失
Pa
≤250
密封性
kPa
20kPa压力下3min内不泄漏
防爆标准

EXib IIBT3 Gb
字轮最小读数
dm³
0.2
使用温度
℃
-10～+50
介质条件

各类燃气、空气、无腐蚀性气体
进出气管螺纹
Mm
M30×2
进出气管中心距
Mm
130
外廓尺寸
Mm
H220xW205xD161
重量
Kg
2.04
供电方式

4节碱性电池（外）+ 1节锂电（内）
工作电压
V
DC 5.0V～ 7.0V
工作电流(平均)
mA
≤90
静态电流
uA
≤20
采样方式

双干簧管
阀门可靠性

连续开关次数不小于10000次
关阀时间
S
＜0.5
阀门工作电压范围
V
2.5~7.0
电池使用年限

锂电池，使用寿命大于10年
时钟误差
分/月
＜10
防护等级

IP65

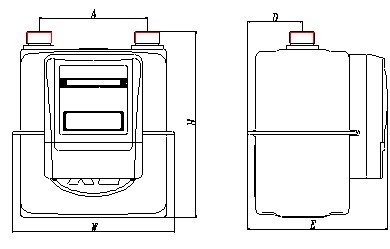

IC卡燃气表安装尺寸


产品规格

H

W

D

E

A

重量

钢壳

224 mm

195 mm

67 mm

168mm

130 mm

2.2Kg

铝壳

224 mm

215 mm

74 mm

175 mm

110 mm

2.1Kg
